Modbus TCP Server

PreviousModbus RTU Over TCPNextModbus RTU Slave Over TCP

Last updated 2 years ago

Modbus TCP Server, genel olarak cihaz tarafında kullanılan, Master/Client tarafından gelen sorgulara cevap veren protokoldür. Bu protokolün inSCADA tarafında kullanılabilmesi çok büyük bir esneklik kazandır. inSCADA artık bu protokolle cihazlarla benzer role geçmiş olur.

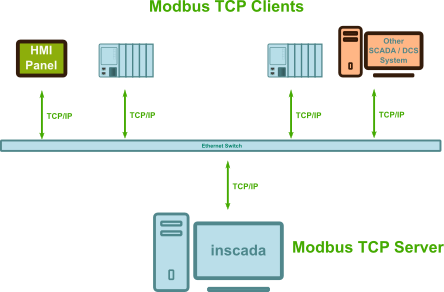

Resim 1 : Modbus TCP Server

Resim 1'de görüldüğü gibi artık inSCADA bu protokolle ağda bulunan diğer cihazlarla veri paylaşabilmektedir.

inSCADA'nın value expression özelliğini hatırlayalım. Modbus TCP Server protokol ile birlikte, value expression'ı kullanarak, istediğiniz cihazın bir simülatörünü inSCADA içerisinde yapabilirsiniz.

inSCADA platformunda diğer SCADA yazılımlarında olduğu gibi alışıla gelmiş şekilde sanal/internal değişkenler oluşturmanıza gerek yoktur. Şayet böyle bir ihtiyacınız var ise Modbus TCP Server protokol kullanan bir cihaz oluşturmanız yeterlidir. Ayrıca inSCADA platformunda bellekte veri tutmak için çok daha güçlü bir yapı vardır. Bakınız getGlobalObject ve setGlobalObject.
