Cihaz Kütüphanesi

Device Library
inSCADA platformunda, bağlantı kurduğunuz cihazlarınız ile ilgili bir kütüphane bulunmaktadır. Bu kütüphane sayesinde, projelerinizde kullandığınız aynı cihazlar için yeniden Device, Frame ve Variable oluşturmanıza gerek yoktur. Tek yapmanız gereken cihaz kütüphanesinden bir cihazı seçip, hangi bağlantıya bağlamak istiyorsanız onu seçmenizdir.

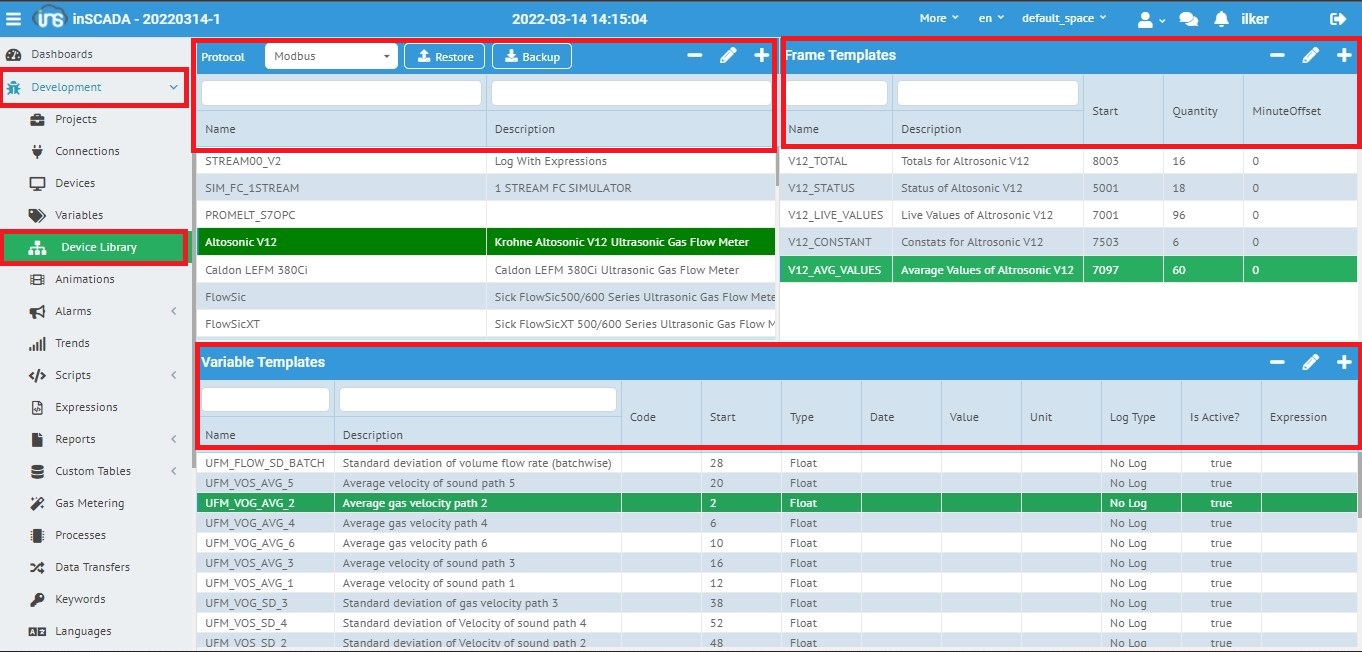

Resim 1 : Device Library
Resim 1'de görüldüğü gibi cihazlarınızın inSCADA platformunun haberleşme mimarisine uygun şekilde üst kısımda bulunan butonlar vasıtası ile şablon ekleyebilir, düzenleyebilir ve silebilirsiniz. Ekranda gördüğünüz gridler Device-Frame-Variables hiyerarşisinde master-detay olarak bir birlerine bağlıdır.
: Backup ikonu yardımıyla tüm verilerini xlsx formatında yedeklerini alabilirsiniz.
: Restore ikonu yardımı ile önceden yedeklediğiniz veya daha önce oluşturduğunuz cihaz kütüpanenizi uygun xlsx formatı ile toplu şekilde sisteme yükleyebilirsiniz.

Device Template Add/Edit Form :

Cihaz şablonu oluşturmak için açılan form, Device Add/Edit Form kısmında incelediğimiz cihaz ekleme/düzenleme formu ile benzeşmektedir. Dolayısı ile form seçilen protokole göre dinamik olarak değişebilmektedir. Kullanmak istediğiniz protokole göre yapılması gereken ayarlar ile ilgili lütfen Haberleşme Protokolleri bölümüne bakınız.
Resim 2 : Device Template Add/Edit Form
Resim 2'de görüldüğü gibi form üzerinde istenen parametreleri girerek cihaz şablonumuzu oluşturuyoruz.
Name : Cihaz ismi.
Description : Cihaz ile ilgili tanımlayıcı bir açıklama.
Protocol Type : Cihaz ile haberleşmede kullanılacak olan protokol tipi.
Device Properties : Cihazın haberleşmesi için protokol ve cihaz tipinin seçimi.

Frame Template Add/Edit Form :

Frame şablonu oluşturmak için açılan form, Frame Add/Edit Form kısmında incelediğimiz frame ekleme/düzenleme formu ile benzeşmektedir. Dolayısı ile form seçilen protokole göre dinamik olarak değişebilmektedir. Kullanmak istediğiniz protokole göre yapılması gereken ayarlar ile ilgili lütfen Haberleşme Protokolleri bölümüne bakınız.

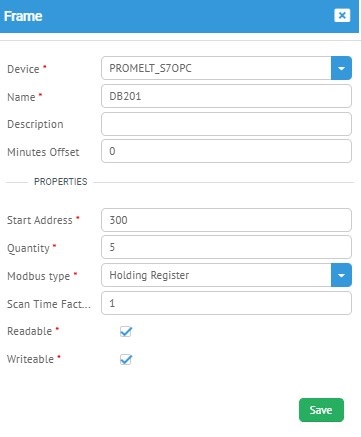

Resim 3 : Frame Template Add/Edit Form

Variable/Tag Template Add/Edit Form :

Variable/Tag 'larınızı oluşturmak için açılan form , Variable Add/Edit Form : kısmında incelediğimiz variable ekleme / düzenleme formu ile benzeşmektedir. İlgili ayarları kotrol edip formu doldurarak değişenlerinizi / tag' lerinizi ekleyebilir düzenleyebilirsiniz.
Resim 4 : Variable Template Add/Edit Form
